Dibujos e ilustraciones

ediarum.BASE

Los dibujos o las ilustraciones contenidos en la fuente serán marcados especialmente. Pueden ser comentados y descritos.

Se debe distinguir entre dibujos o ilustraciones y facsímiles de un documento completo.

Manejo

Crear un archivo de imagen a partir de un dibujo

La creación y el correcto almacenamiento del archivo de imagen se realizan en 3 pasos:
  1. Tome una captura de pantalla del dibujo/esquema (por ejemplo en Acrobat Reader).
  2. Edite la captura de pantalla en un programa de edición de imágenes (como IrfanView).
  3. Guarde el archivo de imagen correctamente como JPG, es decir:
    1. Si es necesario, cree un nuevo directorio en ediarum en el directorio “Dibujos” (por ejemplo, “Cuba”). El nombre del directorio no debe contener espacios ni caracteres especiales.
    2. Dé un nombre único al archivo de imagen. Este nombre se compone de la foliación del documento original y de un número correlativo (por ejemplo, 129r_1.jpg).

Insertar y comentar el dibujo/esquema

La inserción y el comentario del archivo de imagen se realizan en los siguientes pasos:
  1. Mueva el cursor al pasaje de texto donde desea colocar el dibujo.
  2. Haga clic en la función “Insertar un dibujo del autor” con el icono en la barra de herramientas.

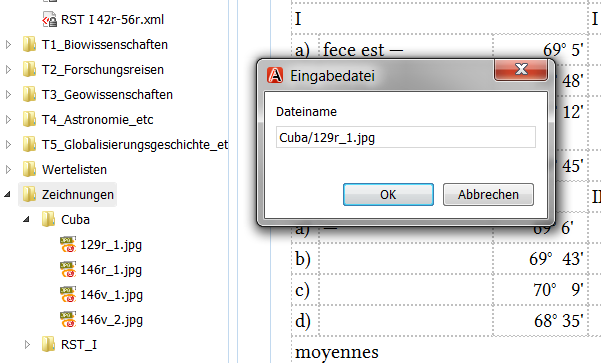

  3. En la ventana que se abre, introduzca correctamente el nombre del archivo.

  4. Seleccione el creador del dibujo del menú desplegable.

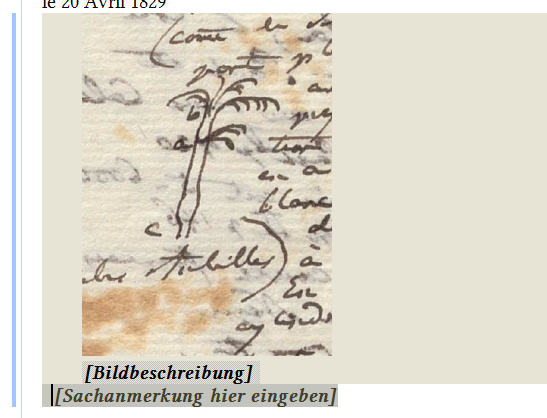

  5. Introduzca la descripción de la imagen en el campo indicado.
  6. Si es necesario, inserte un comentario editorial para la imagen utilizando el botón . Para ello, basta con seleccionar el archivo de imagen o situar el cursor en la descripción de la imagen.

Codificación

Los dibujos se codifican con el elemento <figure>. La persona que realizó el dibujo se indica con el atributo @hand: #author, #addressee, #unknown o una persona del registro de personas. Si en la fuente se encuentra un título, este se anota en el elemento hijo <p>. En el elemento hijo <figDesc>, en cambio, la imagen es descrita por los editores y las editoras. El nombre del archivo se anota en el atributo @facs. Los comentarios editoriales que se refieren a la imagen en sí se registran en el elemento hijo <note>.

<figure facs="dibujo" hand="#addressee">
   <p>[Título de la figura]</p>
   <figDesc>[Descripción de la imagen por el editor]</figDesc>
   <note type="editorial">[Comentario editorial]</note>
</figure>
